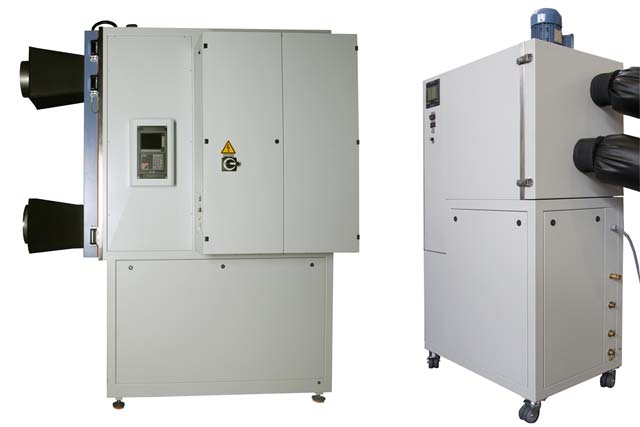

Externe Temperieraggregate
Typenreihe ETA
Die externen Temperieraggregate sind die passenden Versorgungsaggregate für externe/separate Prüfräume. In der ETA wird die Temperatur oder das geforderte Klima erzeugt und entweder über eine große Rechteckdurchführung oder über isolierten Schläuche in den externen Prüfraum transportiert. Die Konditionierung des Prüfraums erfolgt dabei im Umluftverfahren.
Bei beiden Arten der Ankopplung an einen externen Prüfraum wird eine Übertragung von Vibrationen stark reduziert.
Mit der Master&Slave-Funktion lassen sich mehrere ETA an einen Prüfraum anbinden..
Einsatzbereiche
- Temperierung von Prüfräumen ab ca. 600l bis 50m3 oder mehr
- Versorgung in Kombination mit einer Vibrationsanlage (horizontal, vertikal oder 3-achsig)
- Leistungsergänzung bei großen Prüfkammern
Optionen
- Tieftrocknung
- Verbindungsschläuche
- Klima
- Drehzahlregelung für die Ventilatoren
- Leistungssteigerung
- Explosionsschutz
- LIB – Lithium-Ionen-Batterie Prüfungen
Master & Slave
Mit dieser Funktion lassen sich an einen Prüfraum mehrere ETA betreiben. Somit können die Leistungsanforderungen der Prüfbedingungen erfüllt werden.
Die Regelung jeder ETA wird über ein Netzwerk (bestehend aus den nötigen ETA) miteinander verknüpft, eine wird als Master definiert, die anderen arbeiten als Slave und werden durch die Master ETA gesteuert.
Technische Daten
Type | Kälteleistung | Außen-Maße in mm | ||
---|---|---|---|---|
ETA | bei -20°C in kW* | b | h | t |
16 | 24 | 1760 | 2100 | 1250 |
20 | 27 | wie oben | ||
25 | 32 | wie oben | ||
30 | 38 | wie oben |
*Verdampfungstemperatur von -25°C und Kondensation bei -30°C
Mögliche technische Daten je nach Ausstattung
- Temperaturbereich
- -55°C, -50°C, -40°C,.......+100°C, +180°C, +220°C
- Temperaturänderung (je nach Prüfraumgröße)
- 2k/min, 5k/min……..30k/min
- Klimabereich
- 5% bis 99% rel. Feuchte
